產品描述

Product Descriptions

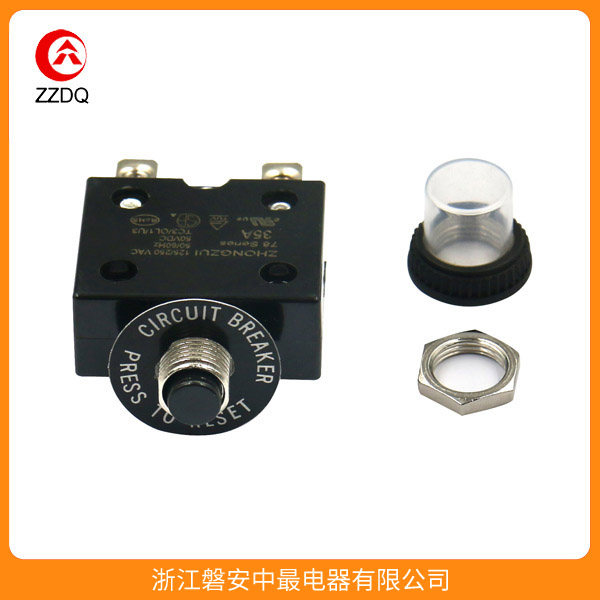

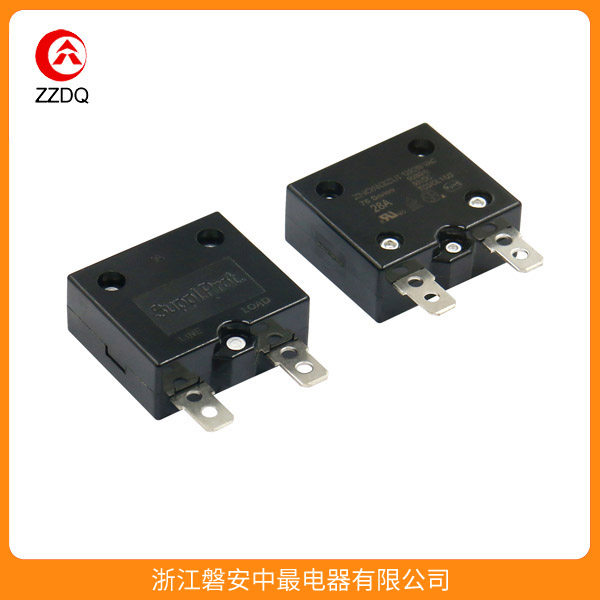

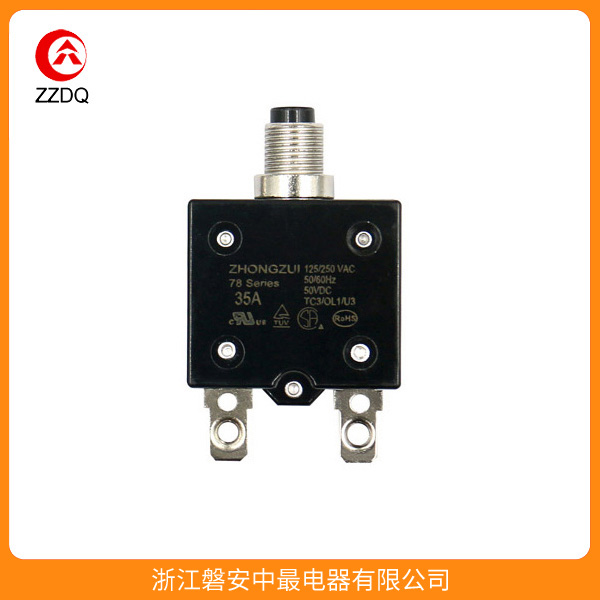

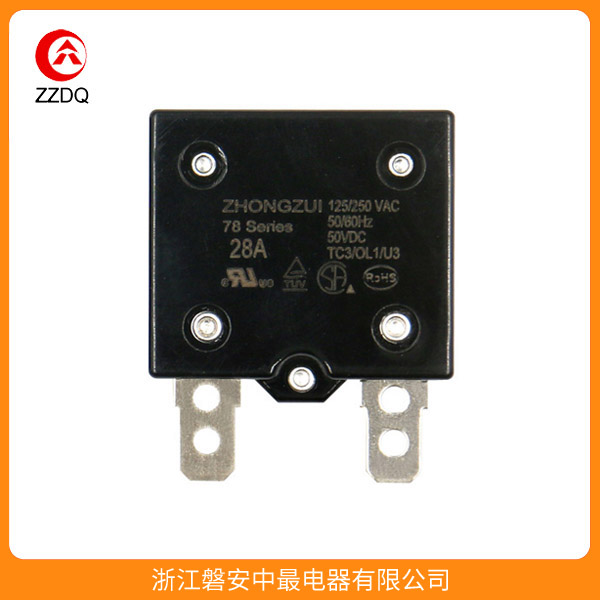

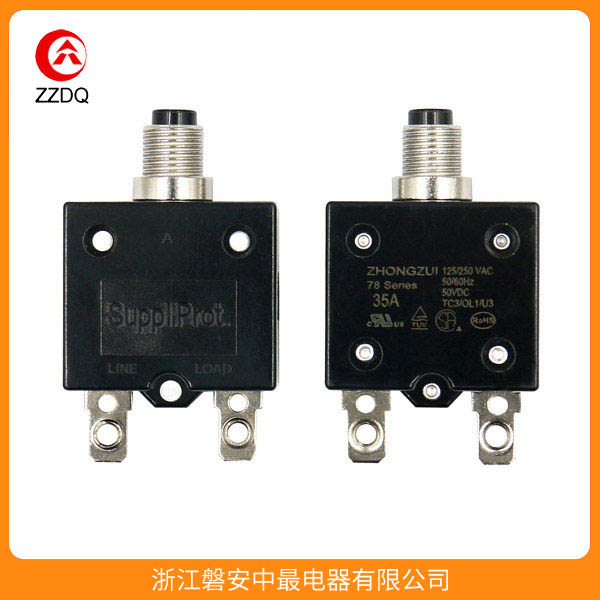

78系列是一種輕巧，單極，按壓后復位的過電流輔助保護器。

78 Series is a compact,single pole,push to reset over current supplementary protectors.

78系列設計簡單，精準，能夠提供安全可靠低費用的電路保護。

78 Series simple,exact design,can be provided a safe and low expense the circuit   protection.

78系列提供范圍廣泛的安培數，電流規格從3到40amp.

78 Series offer a wide range of amperage ratings from 3 to 40amp.

安規認證（Safety Approvals）

安規標志（Marks）UL/TUV/CQC/CSA

主要應用

Typical Application

馬達，電源供應器，發電機，變壓器，測試儀器，延長線，電動工具，不斷電供應器，運動器材，食物調理機。

Motors,power,Supplies,Generators,Transformers，Instrumentation,Power strips,Power tools,UPS,Health Equipments,Food Processor.

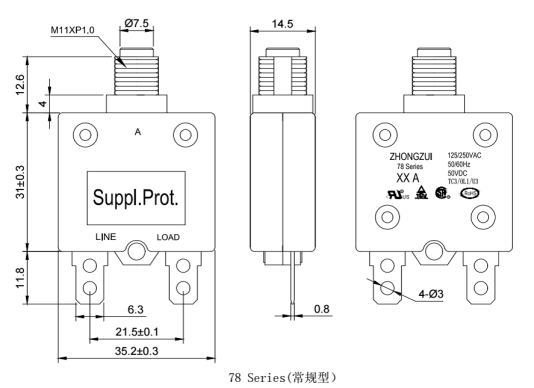

外觀尺寸圖

Out Dimensiongs

技術資料

Technical Datas

額定電流電壓（Current and Voltage Ratings）3A-40A at 125/250VAC;50VDC

跳脫（Calibration）100%No Trip.150%trip in one hour at+25℃

接觸阻抗（Contact Resistance)≤80m

絕緣阻抗（Insulation Resistance)≥100m 500VDC

絕緣耐電壓（Dielectric withstanding Voltage)1500VAC at 50/60 Hz for 60 seconds

電氣壽命（Electrical Life）6000 cycles full rated current

使用溫度范圍（Operating temperature range）-10℃to+60℃

使用濕度（Ambient humidity used）≤85%RH

可焊性（Solder ability）260℃±5℃3±1s

短路容量（Interrupt capacity）1000A at 125VAC&400A at 250VAC

重新啟動時間（Reset Time）In 60 seconds

環境溫度補償系數表

Ambient temperature Correction Factor

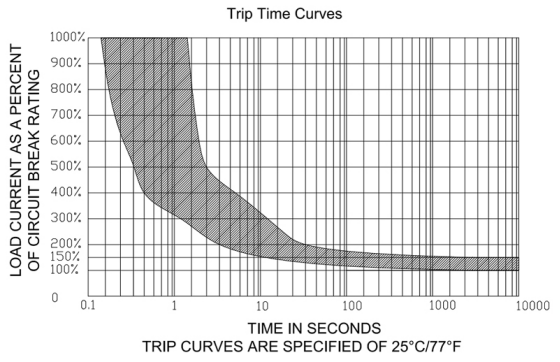

跳脫時間及電流跳脫曲線圖@+25℃

Time VS.current Trip Curve @ +25℃
